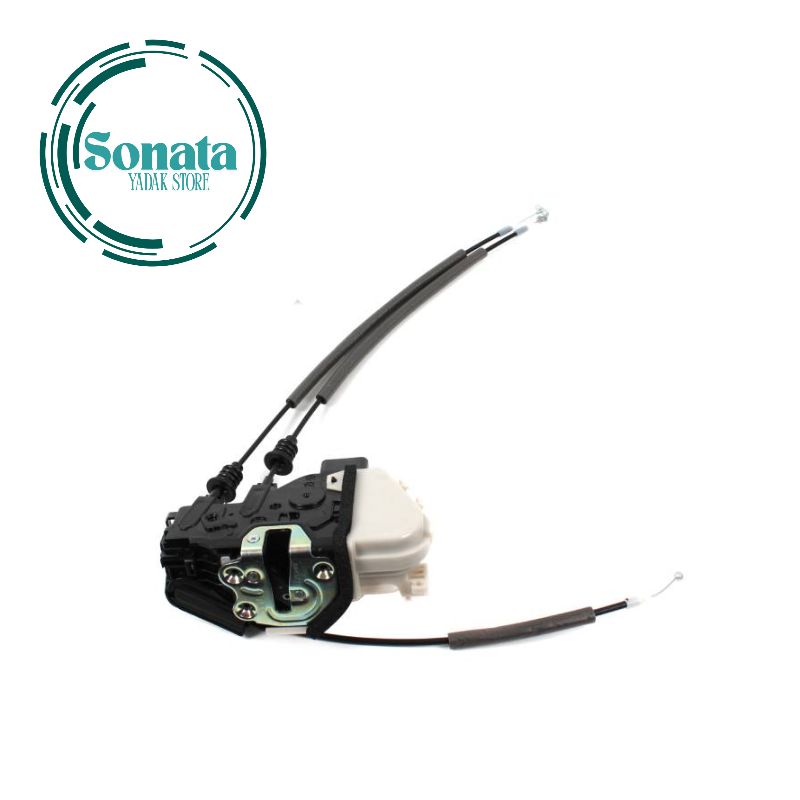

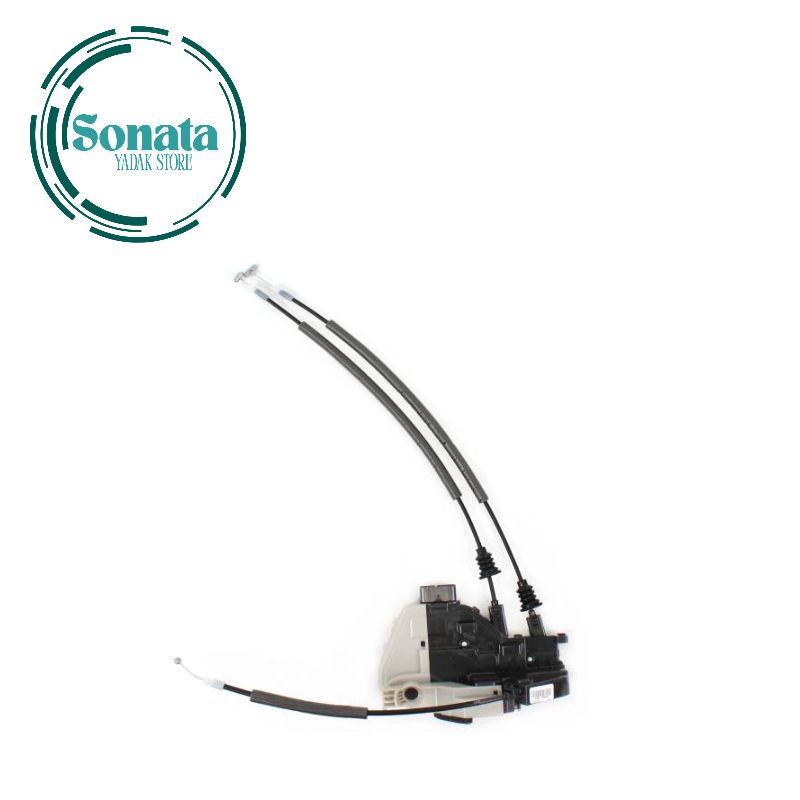

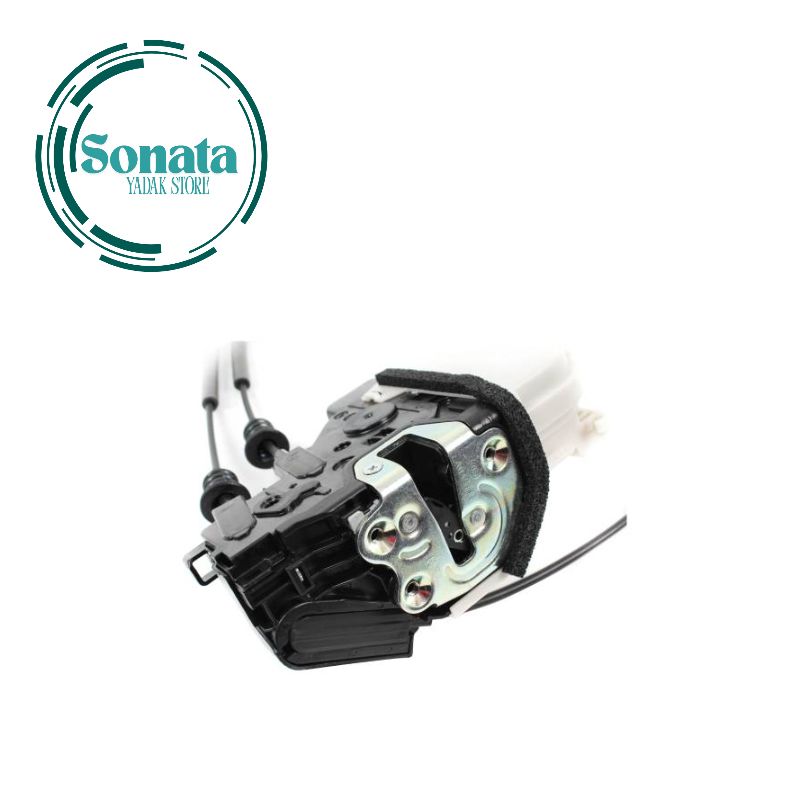

مکانیسم قفل درب سوناتا

مکانیسم قفل درب سوناتا

مکانیسم قفل درب در هیوندای سوناتا، بسته به مدل و سال تولید (نسل‌های مختلف) و همچنین نوع درب (درب راننده، سرنشین، صندوق) می‌تواند کمی متفاوت باشد، اما اصول کلی یکسان است. این سیستم یک ترکیب هوشمند از مکانیک، الکترونیک و نرم‌افزار است.

به طور کلی، دو نوع اصلی قفل در سانتافه وجود دارد:

1. قفل مرکزی (Central Locking)

2. قفل برقی (Power Door Locks)

۱. اجزای کلیدی سیستم قفل

سیستم قفل از اجزای زیر تشکیل شده است:

• سوئیچ قفل درب (Door Lock Switch): این سوئیچ معمولاً روی کنسول مرکزی یا خود درب قرار دارد و با فشردن آن، فرمان قفل یا باز کردن تمام درها صادر می‌شود.

• عملگر برقی (Actuator) یا موتور قفل (Actuator Motor): این قسمت قلب مکانیکی سیستم است. یک موتور کوچک برقی که در داخل هر درب نصب شده و با دریافت فرمان الکتریکی، یک میله یا اهرم را به حرکت درمی‌آورد. این حرکت باعث قفل یا باز شدن مکانیزم قفل می‌شود.

• کنترل‌کننده ماژول بدن (BCM – Body Control Module): این کامپیوتر کوچک، مغز متفکر سیستم است. تمام سیگنال‌های مربوط به قفل و باز کردن درها (از جمله از کلید بی‌سیم، سوئیچ داخلی و حتی سیستم ریموت استارت) ابتدا به BCM می‌روند و سپس توسط آن پردازش و اجرا می‌شوند.

• کلید ریموت (Key Fob): این وسیله سیگنال‌های رادیویی را برای قفل، باز کردن و باز کردن صندوق به BCM ارسال می‌کند.

• کلید فیزیکی: یک کلید مکانیکی که داخل دسته کلید ریموت قرار دارد و برای مواقع اضطراری و زمانی که باتری ماشین یا ریموت تمام شده، برای باز کردن درب راننده استفاده می‌شود.

• سنسور وضعیت درب (Door Ajar Sensor): این سنسور به BCM اطلاع می‌دهد که درب بسته است یا باز. این اطلاعات برای عملکرد صحیح سیستم (مثلاً روشن شدن چراغ‌های داخلی یا هشدار باز بودن درب) حیاتی است.

• قفل مکانیکی: قسمت سنتی قفل که عملگر برقی آن را کنترل می‌کند.

۲. نحوه عملکرد مکانیسم

الف) قفل کردن با کلید ریموت:

1. شما دکمه قفل روی ریموت را فشار می‌دهید.

2. ریموت یک سیگنال رمزگذاری شده منحصربه‌فرد به BCM ارسال می‌کند.

3. BCM این سیگنال را تأیید کرده و سپس برق را به سمت عملگرهای برقی تمام درها و صندوق عقب می‌فرستد.

4. موتور داخل هر عملگر، میله قفل را به سمت موقعیت “قفل” می‌کشد.

5. شما معمولاً یک “کلیک” صدا می‌شنوید و چراغ‌های خطر (چراغ راهنما) یک بار چشمک می‌زنند.

ب) قفل کردن از داخل خودرو:

1. شما سوئیچ قفل روی درب یا کنسول را فشار می‌دهید.

2. این سوئیچ مستقیماً به BCM سیگنال می‌دهد.

3. BCM بلافاصله برق را به عملگرهای برقی می‌فرستد تا تمام درها قفل شوند.

ج) قفل کردن خودکار (Auto-Lock):
در بسیاری از مدل‌های سانتافه، یک ویژگی ایمنی به نام “قفل خودکار” وجود دارد. هنگامی که شما خودرو را روشن کرده و از حالت “پارک” (P) به دنده “درایو” (D) تغییر می‌دهید، BCM به طور خودکار تمام درها را قفل می‌کند.

د) باز کردن با کلید فیزیکی:

1. درپوش دسته درب راننده را برداشته و کلید فیزیکی را داخل قفل وارد می‌کنید.

2. چرخاندن کلید، یک مکانیزم کاملاً مکانیکی را به حرکت درمی‌آورد که مستقیماً قفل همان درب را باز می‌کند. این عمل معمولاً فقط درب راننده را باز می‌کند و برقی نیست.

3. پس از باز کردن درب راننده، اگر باتری خودرو سالم باشد، می‌توانید از دکمه قفل مرکزی داخل خودرو برای باز کردن بقیه درها استفاده کنید.

۳. ویژگی‌های ایمنی و رفاهی پیشرفته

مدل‌های جدیدتر سانتافه دارای ویژگی‌های هوشمندانه‌تری هستند:

• سیستم تشخیص کلید هوشمند (Smart Key): با داشتن کلید هوشمند در جیب شما، فقط کافی است دستگیره درب راننده سوناتا یا سرنشین را لمس کنید تا درب باز شود. برای قفل کردن نیز معمولاً یک دکمه روی دستگیره وجود دارد.

• قفل شدن خودکار پس از حرکت: اگر درها را باز کرده و سپس با ریموت آن‌ها را ببندید اما هیچ دربی را نبندید، پس از مدتی خودرو به طور خودکار درها را قفل می‌کند تا از باز ماندن تصادفی آن جلوگیری کند.

• باز کردن صندوق از راه دور: اکثر مدل‌ها دارای دکمه جداگانه‌ای روی ریموت برای باز کردن صندوق عقب هستند.

• حالت ایمن (Security Mode): در صورت تصادف، سیستم به طور خودکار تمام قفل‌ها را باز می‌کند تا کمک‌رسانان بتوانند به سرنشینان دسترسی پیدا کنند.

مشکلات رایج و عیب‌یابی اولیه

• قفل یک درب کار نمی‌کند: معمولاً به دلیل سوختن عملگر برقی (Actuator) همان درب است.

• هیچ یک از درها با ریموت قفل/باز نمی‌شوند: احتمالاً مشکل از باتری ریموت، آنتن دریافت‌کننده BCM یا خود BCM است.

• قفل‌ها به طور متناوب کار می‌کنند: ممکن است مشکل اتصال سیم‌کشی در لوله بین بدنه و درب (لوله‌رو) باشد که باعث قطع و وصل شدن سیم‌ها شده است.

• صدای تق تق از درب هنگام قفل کردن: این علامت کلاسیک خرابی عملگر برقی یا شکستن چرخ دنده‌های پلاستیکی داخل آن است.

مدل های قابل استفاده مکانیسم قفل درب سوناتا اصلی : 2017 , 2016 , 2015 , 2014, 2013 , 2012, 2011 2010 ,2009 ,2008 ,2007 ,2006 ,2005

خرید مکانیسم قفل درب سوناتا اصلی

هر کجای ایران که باشید فروشنده یا مکانیک می توانید مکانیسم قفل درب سوناتا و همچنین قفل صندوق سوناتا جنیون پارت را با بهترین قیمت از سوناتا یدک وارد کننده و مرکز پخش لوازم یدکی سوناتا در تهران به صورت حضوری یا اینترنتی سفارش و در سریع ترین زمان دریافت فرمایید.
