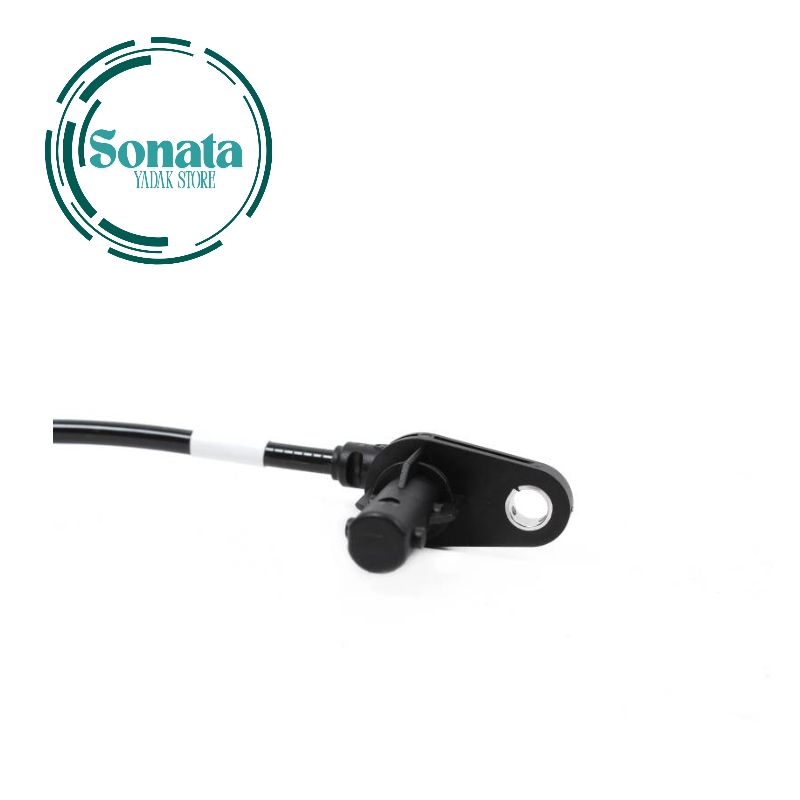

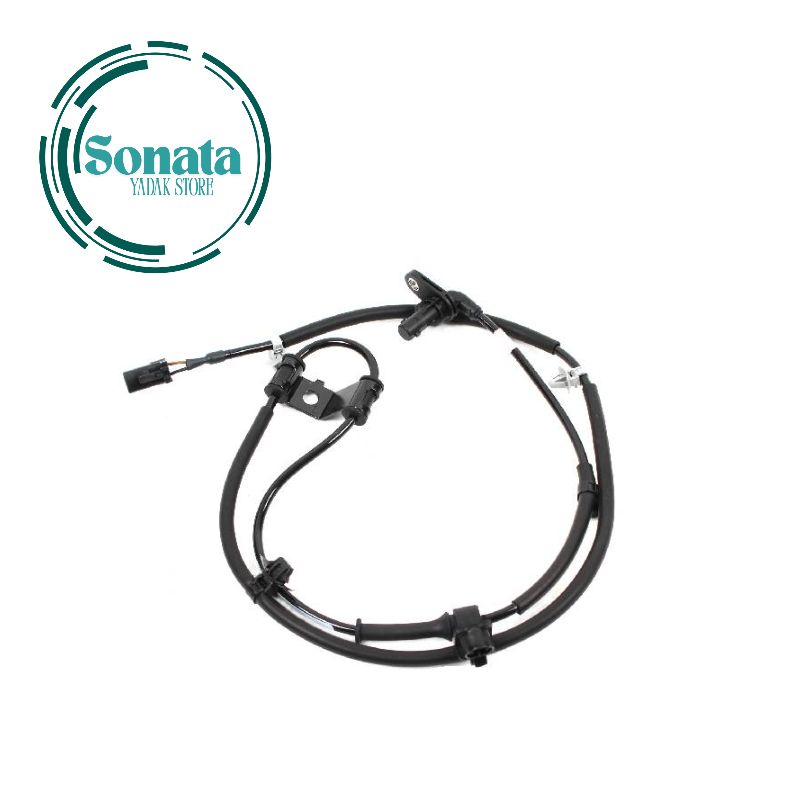

سنسور ABS سوناتا

سنسور ABS سوناتا

سنسور ABS در هیوندای سوناتا یک قطعه حیاتی در سیستم ترمز ضد قفل (Anti-lock Braking System) است که به حفظ کنترل خودرو در شرایط ترمز شدید کمک می‌کند. در ادامه به توضیح کامل این سنسور، عملکرد، اجزا، علائم خرابی و نحوه عیب‌یابی آن می‌پردازیم:

۱. وظیفه سنسور ABS در سوناتا

• کنترل سرعت چرخ‌ها: سنسور ABS سرعت هر چرخ را به صورت جداگانه اندازه‌گیری می‌کند.

• ارسال داده به ECU ترمز: اطلاعات سرعت به واحد کنترل الکترونیکی (ECU) ارسال می‌شود تا در صورت قفل شدن چرخ‌ها، سیستم ABS فعال شود.

• پیشگیری از قفل ترمز: با تنظیم فشار ترمز به صورت پالسی، از سر خوردن خودرو جلوگیری می‌کند.

۲. اجزای سنسور ABS سوناتا

• سنسور سرعت (Wheel Speed Sensor): معمولاً از نوع مغناطیسی یا اثر هال است.

• رینگ دندانه‌دار (Tone Ring): یک چرخ دنده متصل به محور چرخ که سنسور با خواندن دندانه‌های آن سرعت را محاسبه می‌کند.

• سیم‌کشی و کانکتور: اتصال سنسور به ECU ترمز.

۳. محل قرارگیری سنسور ABS

• در هر چهار چرخ (دو سنسور در محور جلو و دو سنسور در محور عقب).

• در مدل‌های مختلف سانتافه (مثلاً سانتافه TM 2018+) ممکن است طراحی متفاوت باشد.

۴. علائم خرابی سنسور ABS سوناتا

• چراغ هشدار ABS روی داشبورد روشن می‌شود.

• چراغ ESP (کنترل پایداری) ممکن است فعال شود.

• از دست رفتن عملکرد ABS در ترمزهای ناگهانی.

• توقف نرمال سیستم ترمز (ترمز معمولی کار می‌کند اما ABS غیرفعال است).

• خطاهای دیاگ مانند کدهای C0200 تا C0245 (مربوط به سنسورهای چرخ).

۵. دلایل خرابی سنسور ABS

• آلودگی یا آسیب فیزیکی: گردوغبار، گل، یا ضربه به سنسور.

• قطع شدن سیم‌ها: پارگی یا اتصال کوتاه در سیم‌کشی.

• مشکل در رینگ دندانه‌دار: شکستگی دندانه‌ها یا نصب نادرست.

• خرابی ECU ترمز: در موارد نادر.

۶. نحوه تست و عیب‌یابی سنسور ABS

الف) استفاده از دیاگ (OBD-II Scanner)

• اتصال دستگاه دیاگ به پورت OBD-II و خواندن کدهای خطا.

• بررسی پارامترهای سرعت چرخ‌ها در حالت حرکت.

ب) تست مقاومت سنسور (با مولتی‌متر)

• مقاومت سنسور: معمولاً بین ۸۰۰ تا ۲۰۰۰ اهم (بسته به مدل).

• تست اتصال کوتاه: مقاومت بین پایه‌های سنسور و بدنه باید بینهایت باشد.

ج) بررسی ولتاژ خروجی

• در سنسورهای اثر هال، ولتاژ با چرخش چرخ تغییر می‌کند (۰٫۵V تا ۲٫۵V).

• در سنسورهای مغناطیسی، سیگنال AC تولید می‌شود.

د) بازرسی فیزیکی

• بررسی سیم‌کشی و کانکتور سنسور.

• تمیز کردن رینگ دندانه‌دار از آلودگی.

۷. تعویض سنسور ABS ای بی اس سانتافه

• هزینه تعویض: بسته به مدل، بین ۱۵۰ تا ۴۰۰ هزار تومان (برای سنسور اصلی).

• نحوه تعویض:
  ۱. بلند کردن خودرو و باز کردن چرخ.
  ۲. جدا کردن کانکتور سنسور.
  ۳. باز کردن پیچ یا کلیپس سنسور.
  ۴. نصب سنسور جدید و اتصال کانکتور.

۸. نکات مهم

• در صورت خرابی سنسور ABS، سیستم ترمز معمولی همچنان کار می‌کند اما ایمنی خودرو کاهش می‌یابد.

• در برخی مدل‌ها، خرابی سنسور ABS باعث غیرفعال شدن ESP و سیستم کنترل کشش می‌شود.

• تعویض سنسور معیوب باید به صورت جفت (در یک محور) انجام شود تا از عدم تعادل عملکردی جلوگیری شود.

مدل های قابل استفاده سنسور ABS سوناتا اصلی : 2017 , 2016 , 2015 , 2014, 2013 , 2012, 2011 2010 ,2009 ,2008 ,2007 ,2006 ,2005

خرید سنسور ABS سوناتا اصلی

هر کجای ایران که باشید فروشنده یا مکانیک می توانید سنسور ABS سوناتا جنیون پارت را با بهترین قیمت از سوناتا یدک وارد کننده و مرکز پخش لوازم یدکی سوناتا در تهران به صورت حضوری یا اینترنتی سفارش و در سریع ترین زمان دریافت فرمایید.
